ALD - Преобразователь давления измерительный для атмосферного воздуха, калибруемый, с активным выходом
ALD - Преобразователь давления измерительный для атмосферного воздуха, калибруемый, с активным выходом
Датчик PREMASGARD® ALD позволяет измерять атмосферное давление в диапазоне 850 - 1150 мбар, преобразуя его в стандартный сигнал 0 - 10 В или 4...20 мА.
Сенсорика рассчитана на применение в чистом воздухе и неагрессивных негорючих газах без конденсата. Датчик ALD находит применение в вентиляционных каналах и каналах систем кондиционирования воздуха, в системах управления, зависящих от давления воздуха, на метеорологических станциях и в системах контроля климата.
Они отличаются высокими точностью, надежностью и долговременной стабильностью. Имеется исполнение с дисплеем для индикации измеренного давления.
Доступные конфигурации
| Модель | Артикул | ||
|---|---|---|---|

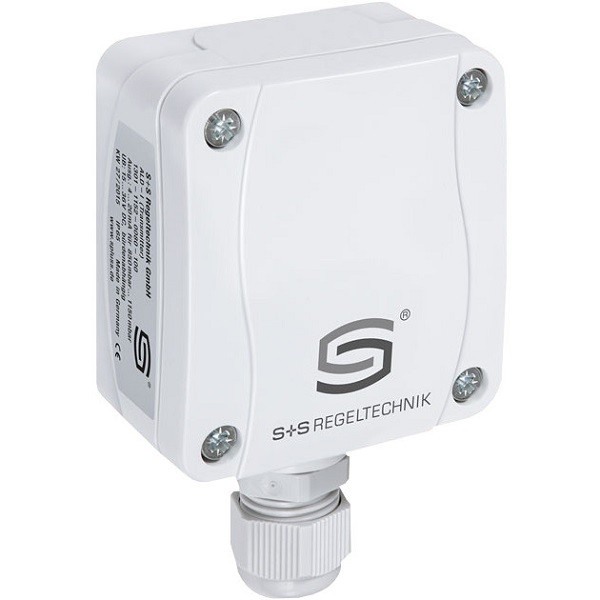

| PREMASGARD® ALD | 1301-1157-0130-200 | ||

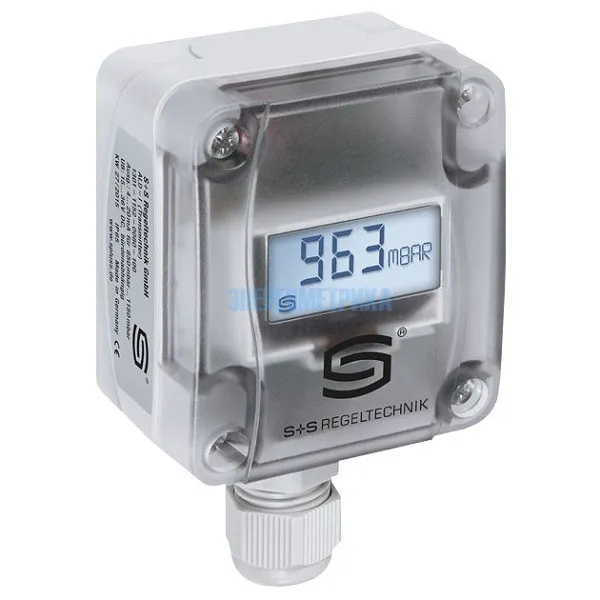

| PREMASGARD® ALD LCD | 1301-1157-2130-200 |
Техническая документация
Параметры
Подробнее технические характеристики Вы можете скачать в разделе ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ.
| Технические характеристики преобразователя давления ALD | |||||||||||||||||||||||||||||||||||||
| Напряжение питания: | 24 В перем./пост. тока (±10 %) | ||||||||||||||||||||||||||||||||||||
| Нагрузка: | Ra (Ом) = 25...450 Ом в токовом выходе | ||||||||||||||||||||||||||||||||||||
| Сопротивление нагрузки: | RL > 25 кОм в потенциальном выходе | ||||||||||||||||||||||||||||||||||||
| Потребляемая мощность: | < 1 Вт при 24 В пост. тока; < 2 В А при 24 В перем. Тока | ||||||||||||||||||||||||||||||||||||
| Потребляемый ток: | < 45 мА | ||||||||||||||||||||||||||||||||||||
| Диапазоны измерения: | переключение между 4 диапазонами: 600...1100 гПа 700...1100 гПа 800...1100 гПа 900...1100 гПа |
||||||||||||||||||||||||||||||||||||
| Выход: | переключаемый 0–10 В ⁄ 4...20 мА (при помощи DIP-переключателя) | ||||||||||||||||||||||||||||||||||||
| Тип подключения: | 3-проводное подключение | ||||||||||||||||||||||||||||||||||||
| Температура окружающей среды: | при хранении: –35...+85 °C; при эксплуатации: –30...+75 °C, без конденсата | ||||||||||||||||||||||||||||||||||||
| Тип давления: | атмосферное давление/абсолютное давление | ||||||||||||||||||||||||||||||||||||
| Среда: | чистый воздух и неагрессивные, негорючие газы | ||||||||||||||||||||||||||||||||||||
| Точность: | обычно ±0,4 кПа в сравнении с калиброванным эталонным прибором | ||||||||||||||||||||||||||||||||||||
| Смещение нуля: | ±50 гПа | ||||||||||||||||||||||||||||||||||||
| Повышенное давление: | 200 кПа | ||||||||||||||||||||||||||||||||||||
| Фильтрация сигналов: | возможность переключения 1 с ⁄10 с (при помощи DIP-переключателя) | ||||||||||||||||||||||||||||||||||||
| Температурный дрейф: | ±0,1 % на °C | ||||||||||||||||||||||||||||||||||||
| Корпус: | пластик, устойчивый к ультрафиолетовому излучению, полиамид, 30 % усиление стеклянными шариками, с быстрозаворачиваемыми винтами (комбинация шлиц/крестовый шлиц), цвет — транспортный белый (аналогичен RAL 9016), крышка дисплея прозрачная! | ||||||||||||||||||||||||||||||||||||
| Размеры корпуса: | 72 × 64 × 37,8 мм (Tyr 1 без дисплея); 72 × 64 × 43,3 мм (Tyr 1 c дисплеем) | ||||||||||||||||||||||||||||||||||||
| Подсоединение кабеля: | резьбовой кабельный ввод из пластика (M16 × 1,5; с разгрузкой от натяжения, сменный, внутренний диаметр 10,4 мм) или разъем M12 (штекер, 5контактный, A-кодирование) согласно DIN EN 610762101 (опция, по запросу) | ||||||||||||||||||||||||||||||||||||
| Эл. подключение: | 0,14–1,5 мм², по винтовым зажимам | ||||||||||||||||||||||||||||||||||||
| Относительная влажность воздуха: | < 95 %, без конденсата | ||||||||||||||||||||||||||||||||||||
| Класс защиты: | III (согласно стандарту EN 60 730) | ||||||||||||||||||||||||||||||||||||
| Степень защиты: | IP 67 (согласно EN 60 529), корпус проверен, TÜV SÜD, отчет № 713139052 (Tyr 1) | ||||||||||||||||||||||||||||||||||||
| Нормы: | соответствие нормам ЕС, электромагнитная совместимость согласно EN 61 326, директиве 2014 ⁄ 30 ⁄ EU «Электромагнитная совместимость» | ||||||||||||||||||||||||||||||||||||
| Комплектация (опционально): | дисплей, однострочный, вырез ок. 36 × 15 мм (ширина x высота), для индикации атмосферного/абсолютного давления | ||||||||||||||||||||||||||||||||||||
| ПРИНАДЛЕЖНОСТИ | WS-04 Приспособление для защиты от непогоды и солнечных лучей, 130 × 180 × 135 мм, из высококачественной стали V2A (1.4301) | ||||||||||||||||||||||||||||||||||||
