ADT-43-20XX - Датчик фреона
Датчик фреона - ADT-43-20XX служит для выявления в воздухе помещений паров фреонов и хладагентов HCFC (гидрохлорфторуглерода) и HFC (гидрофторуглерода).
Датчик фреона находит применение на холодильных складах, пивоваренных производствах, охлаждающих цехах, ледовых катках и прочих помещениях, которые должны соответствовать нормативам стандарта EN 378-3.
Нелинейный сигнал посредством полупроводникового чувствительного элемента преобразовывается в линейный, с одновременной температурной компенсацией сигнала на выходе. При помощи интегрированной калибровки можно выбирать точку отсчета. Измерения можно проводить в диапазоне 20-300 ppm / 20-2000 ppm.
При помощи RS – 485 интерфейса и аналоговых сигналов 4-20 mA/2-10 В на выходе датчик хладагента можно совмещать с различными элементами автоматизированных систем контроля и управления.

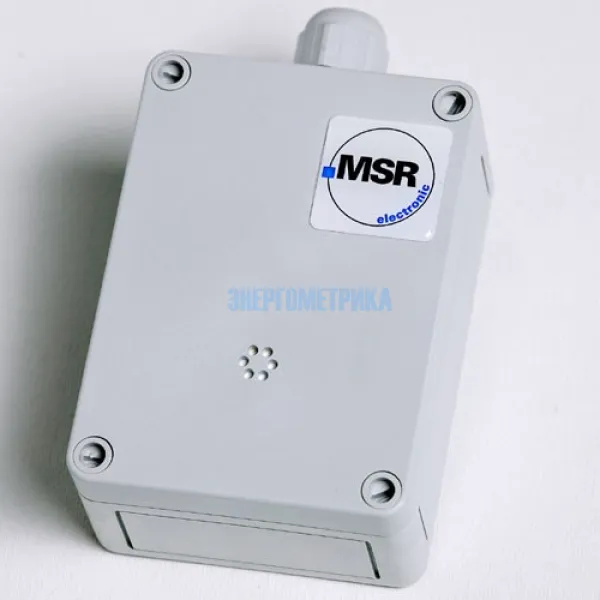

Корпус из поликарбоната предназначен для настенной инсталляции и соответствует классу защиты IP65.

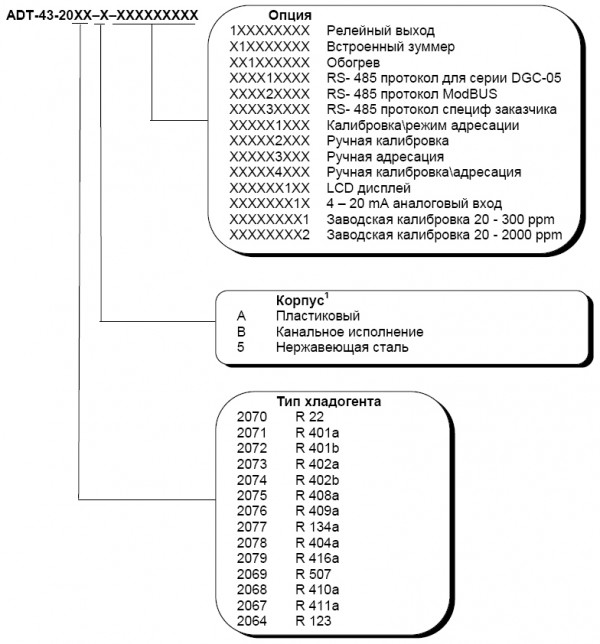

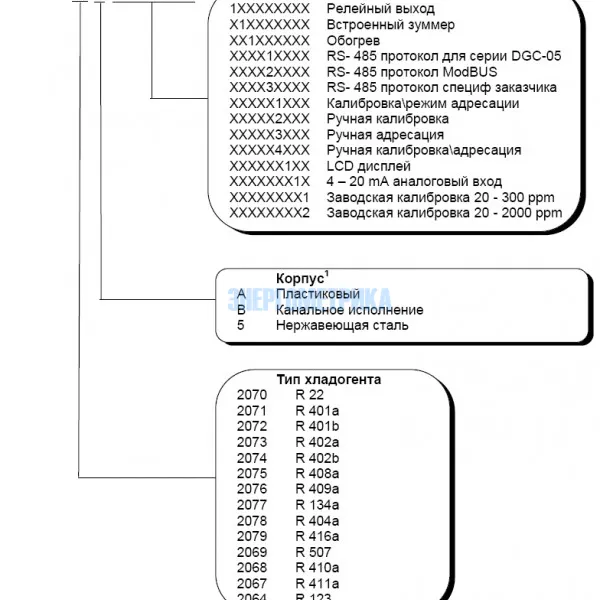

В качестве опций доступны релейные выходы, зуммер, двухлинейный LCD дисплей, обогрев для эксплуатации до -40 оС, дополнительный аналоговый вход.
| ADT-43-20XX - Датчик фреона, стационарный газоанализатор фреона |
||||
| Датчик | Тип хладагента | Группа | Диапазон измерения | Относительная плотность газов (для воздуха =1) |
| ADT-43-2070 | R 22 | HCFC | 2000 ppm | 3 |
| ADT-43-2071 | R 401a | HCFC | 2000 ppm | >1 |
| ADT-43-2072 | R 401b | HCFC | 2000 ppm | >1 |
| ADT-43-2073 | R 402a | HCFC | 2000 ppm | >1 |
| ADT-43-2074 | R 402b | HCFC | 2000 ppm | >1 |
| ADT-43-2075 | R 408a | HCFC | 2000 ppm | >1 |
| ADT-43-2076 | R 409a | HCFC | 2000 ppm | >1 |
| ADT-43-2077 | R 134a | HFC | 300 ppm / 2000 ppm | >1 |
| ADT-43-2078 | R 404a | HFC | 300 ppm / 2000 ppm | 3,45 |
| ADT-43-2079 | R 416a | HFC | 300 ppm / 2000 ppm | >1 |
| ADT-43-2069 | R 507 | HFC | 300 ppm / 2000 ppm | 3,45 |
| ADT-43-2068 | R 410a | HFC | 300 ppm / 2000 ppm | 2,3 |
| ADT-43-2067 | R 411a | HFC | 300 ppm / 2000 ppm | >1 |
| ADT-43-2064 | R 123 | HCFC | 2000 ppm | >1 |
При создании системы мониторинга с использованием серии ADT применяются специализированные газовые контроллеры:
| MGC-03 | Максимум 2 точки измерения, максимум 4 релейных выхода |
| GC-05 с RS485 | Максимум 96 точек измерения, максимум 30 релейных выходов |
| DGC-03 | Максимум 16 точек измерения, максимум 7 релейных выходов |
| DGC-05 с RS485 | Максимум 96 точек измерения, максимум 30 релейных выходов* |
