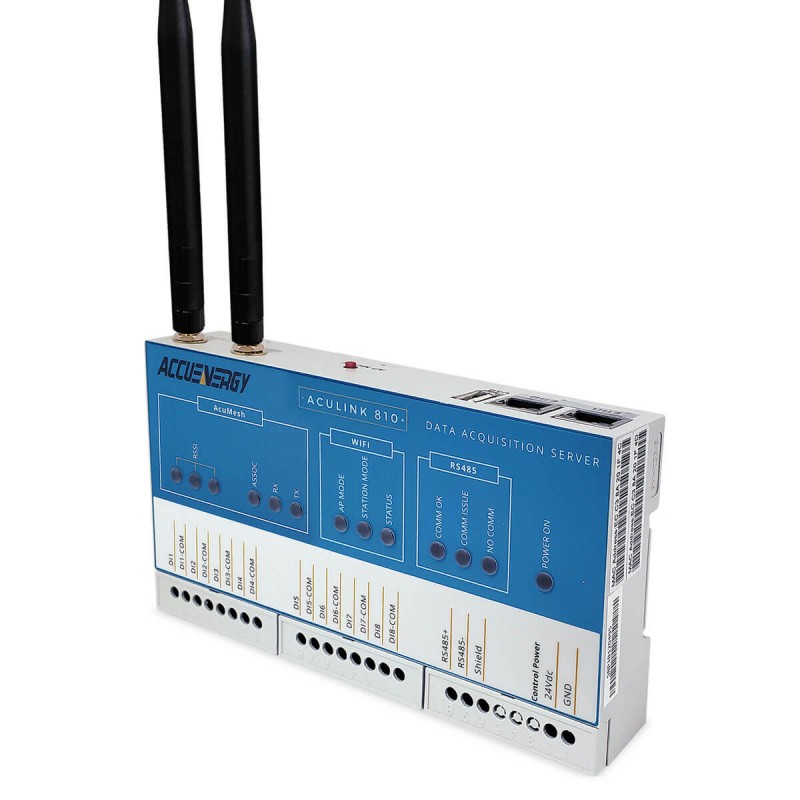

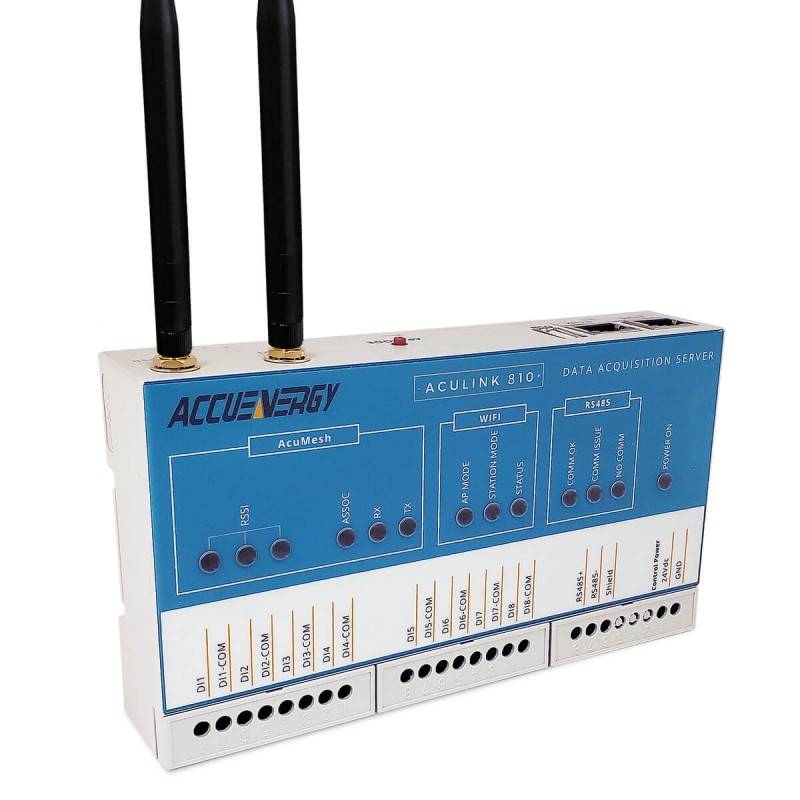

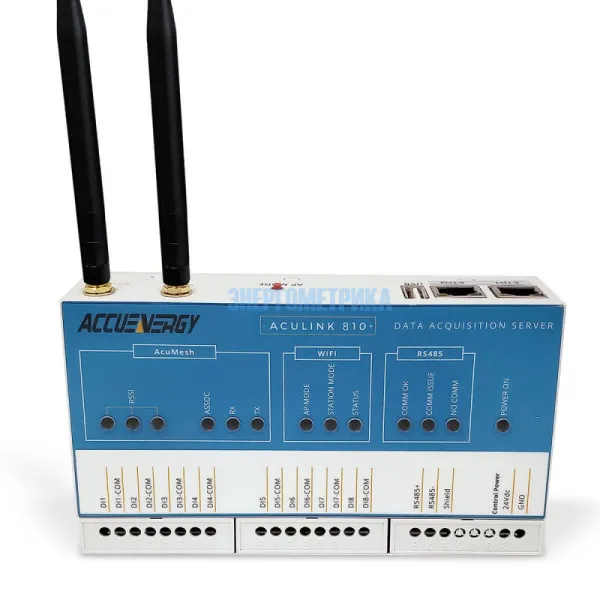

AcuLink 810 - Система сбора данных
AcuLink 810 это вариативный сервер сбора данных, позволяющий пользователям собирать показания со всех типов электрических счётчиков Accuenergy, датчиков и других устройств. Эти данные могут храниться локально либо передаваться на удалённые сервера и контроллеры с помощью сетей на базе IP-протоколов.
Особенности:
- Ethernet-шлюз для Modbus RS485 и устройств с цифровым входом,
- Доступ к информации об энергопотреблении через web-сервер либо с помощью ведущего устройства по IP протоколу,
- Сбор и хранение данных во встроенной памяти объёмом 8 ГБ,
- Встроенный web-сервер для получения информации в реальном времени и быстрого доступа к настройкам устройства,
- Сбор данных с измерительных устройств RTU при помощи протокола Modbus TCP/IP,
- Порт Ethernet RJ45 и модуль передачи данных WiFi,
- Усиленная цифровая защита критически важных узлов,

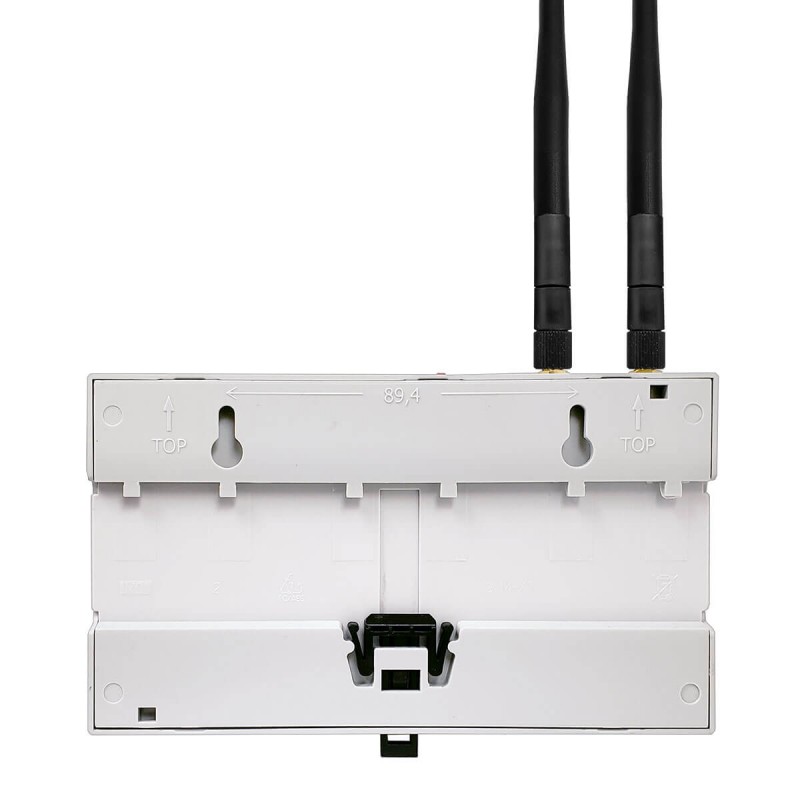

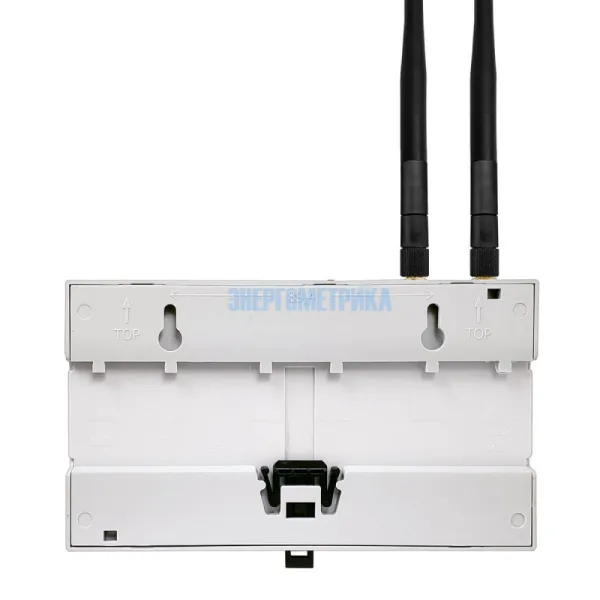

- Исполнение для монтажа на DIN-рейку,
- Графики энергопотребления и пиковое потребление,
- Простая и быстрая настройка прибора.
Применение:
AcuLink810 предназначен для работы в автоматизированных системах контроля и учёта электроэнергии, позволяет получить более полную картину о показателях мощности и энергопотребления отдельных абонентов с целью дальнейшего использования этих данных:
- В системах автоматизации зданий,
- В системах контроля расхода электроэнергии,
- В SCADA системах,
- Для учёта и анализа параметров сети,
- Для удалённого доступа к данным об энергопотреблении,
- Для организации энергоаудита,
- В целях контроля параметров работы оборудования,
- Для организации автоматизированных систем учёта в студенческих городках и учебных заведениях,
- Для осуществления контроля энергопотребления конечными пользователями,
- Для работ в рамках повышения энергоэффективности,
- В целях регулирования спроса на электроэнергию,
- Для сертификации в области энергоэффективности,
- Для оптимального распределения затрат.
Сбор данных
AcuLink выгружает и регистрирует данные с нижестоящих устройств через заданные пользователем интервалы времени. Все файлы данных маркируются временной меткой и хранятся во встроенной памяти прибора. Они могут быть скачаны через web-страницу или отправлены на удалённый сервер.
Миграция данных возможна по протоколам HTTP, HTTPs, FTP в формате CSV или JSON посредством порта ethernet RJ45 или по сети WiFi.
- До 32 устройств, подключаемых с помощью RS485 по протоколу Modbus RTU,
- Дополнительно возможно подключить до 32 устройств, благодаря наличию USB-порта,
- Подключение до 100 устройств, поддерживающих Modbus-TCP/IP,
- 8 цифровых входов для счётчиков импульсов.
Встроенный web-сервер
- Доступ в режиме реального времени к настройкам, параметрам сигнализации и состоянию всех подключенных к системе приборов возможен благодаря встроенному web-серверу,
- Web-сервер доступен через ethernet или WiFi,
- Поддержка сертификатов безопасности SSL и TLS1.2,
- Доступ к любому устройству в реальном времени для получения данных измерений,
- Настройка сети для нижестоящих приборов и каналов выгрузки данных,
- Контроль сигнализации пороговых значений на контролируемых устройствах,
- Нет необходимости в установке программного обеспечения, все настройки доступны через web-страницу.
Каналы передачи данных
AcuLink 810 обладает широкими возможностями для интеграции в большинство существующих систем передачи
данных.
- Поддерживаемые протоколы: HTTP, HTTPs, FTP, sFTP, SMTP, NTP,
- Поддерживаемые форматы Log-файлов: CSV and JSON,
- Легко интегрируется в системы управления электроэнергией, биллинговые программы, сервисы анализа эффективности,
- Поддержка Modbus-шлюза, который позволяет напрямую опрашивать приборы по протоколу Modbus-RTU,
- Порты ethernet RJ45 и сеть WiFi обеспечивают простое и быстрое включение прибора в сеть передачи данных,
- USB: USB порт расширения, возможно подключение конвертера для увеличения количества каналов связи.
