EnergoM-DCEM - Многоканальный (4 канала) счетчик постоянного тока

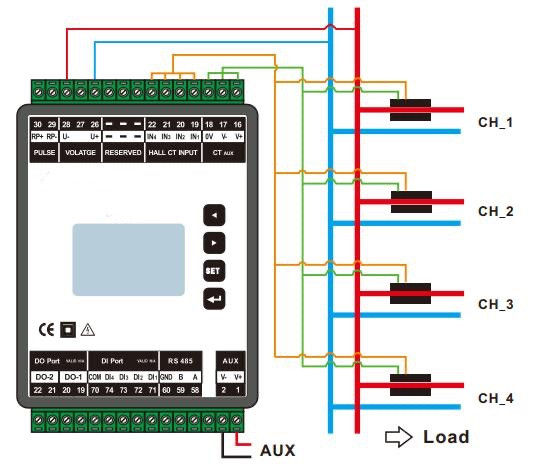

Счетчик постоянного тока EnergoM-DCEM применяется для измерения цепей постоянного тока, 4-х канальная система может снизить стоимость проекта. Корпус счетчика имеет вход AXU для внешнего трансформатора Холла, вплоть до 3000 A и позволяет осуществлять мониторинг основных параметров сети постоянного тока для 4-х каналов.
Дополнительный аналоговый, цифровой, релейный и сигнальный выходы доступны через съемные коммуникационные модули, заменяемые на месте. Также предусмотрен встроенный порт последовательной связи RS485 (MODBUS RTU) для отправки данных.
| Технические характеристики 4-х канального счетчика постоянного тока EnergoM-DCEM | |
| Питание | 85 ~ 265 В постоянного/переменного тока 20 ~ 60 В постоянного тока (опционально) |
| Потребление | < 4 ВА |
| Текущий сигнал | 0 - 4 В постоянного тока (доступ к трансформатору тока) |
| Холл ТТ внешний AUX | +/-15 В |
| Сигнал напряжения | Стандартное 300 В Максимум до 1000 В |
| Канал измерения | 4 канала |
| Точность | 0,5 класс (зависит от трансформаторов тока) |
| Резистор изоляции |
>100 МОм 2 кВ переменного тока / 1 мин между AUX и сигналом тока / DI / RS485 1 кВ переменного тока / 1 мин между сигналом тока на DI / RS485 2 кВ переменного тока / 1 мин между напряжением на AUX / DI / RS485 |
| Связь | RS485 MODBUS-RTU |
| DO порт | 2 канала (опционально) 4 канала (опционально) |
| DI порт | Ri100 кОм ВЫКЛ |
| Температура и влажность окружающей среды | -10 ~ 55 ° C / ≦ 93% относительной влажности |
| Размеры | 87,3*132*46,5 мм (Д * В * Г) |
