Датчики уровня жидкости

Раздел объединяет погружные датчики уровня трёх конструктивных типов: гидростатический на кабеле, керамический погружной и магнитный уровнемер. Каждый решает задачу непрерывного контроля уровня жидкости, но по-разному подходит к условиям измерения — глубине, давлению, температуре и агрессивности среды.

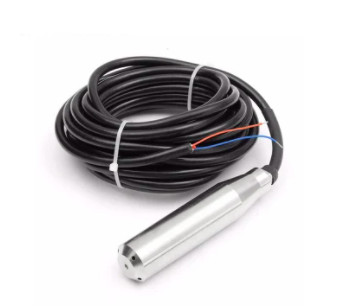

Гидростатический датчик на кабеле

Погружной датчик опускается в резервуар, скважину или естественный водоём на кабеле нужной длины. Принцип работы — измерение гидростатического давления столба жидкости над чувствительным элементом: чем выше уровень, тем больше давление, которое фиксирует датчик. Такая конструкция не требует врезки в стенку резервуара — прибор просто погружается сверху, что делает его удобным для глубоких и труднодоступных ёмкостей без возможности бокового монтажа.

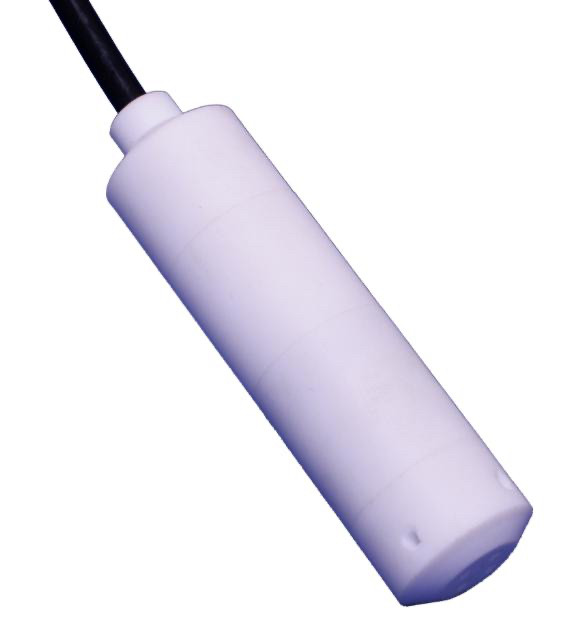

Керамический датчик

Керамический чувствительный элемент устойчив к истиранию и химической агрессии лучше, чем металлическая мембрана, — керамика не корродирует и не облитерируется в контакте с большинством жидких сред. Компактный корпус погружного типа предназначен для установки в ту же категорию задач, что и кабельный гидростатический датчик, но в средах, где важна повышенная химическая стойкость чувствительного элемента.

Магнитный уровнемер

EUHZ работает по другому принципу: магнитный поплавок перемещается вдоль трубки уровнемера вместе с изменением уровня жидкости, а магнитная связь передаёт положение на индикатор или на выходной сигнал прибора. Прибор обеспечивает высокую герметичность и точность измерения в условиях высокого давления, высокой температуры и агрессивных сред — три параметра, которые для контактных датчиков обычно создают наибольшие сложности.

Где применяют

• нефтяная, химическая и металлургическая промышленность — контроль уровня в резервуарах с высоким давлением и температурой
• фармацевтическая и пищевая промышленность — измерение уровня с повышенными требованиями к чистоте контакта с продуктом
• электроэнергетика — водонапорные башни, сферические сосуды, котельное оборудование
• скважины, колодцы, открытые резервуары большой глубины — погружные исполнения без бокового монтажа
• естественные водоёмы — непрерывный контроль уровня воды в условиях, где стационарная врезка невозможна
