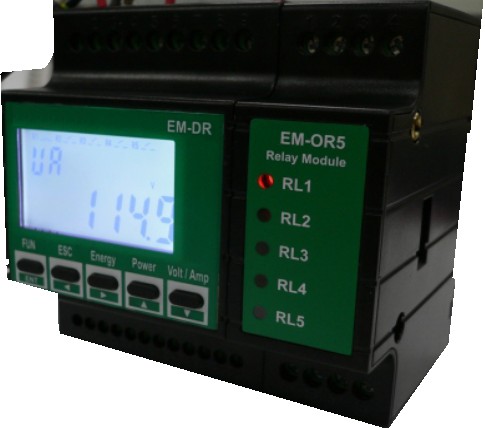

EM-DR Многоканальный измеритель параметров электроэнергии
EM-DR Многоканальный измеритель параметров электроэнергии предназначен для создания выгодной системы учета и управления электроэнергии на таких объектах как: офисные здания, торговые центры, центры обработки данных.
Многоканальный измеритель параметров электроэнергии EM-DR производит учет и измерение основных параметров электроэнергии по 5 однофазным цепям или комбинациям однофазных и трехфазных точек учета. Наличие возможности многоканального измерения и выходного реле позволяют уменьшить стоимость проекта, по сравнению с установкой одиночных счетчиков, и делают функционал системы более мощным.
Многоканальный измеритель параметров электроэнергии EM-DR позволяет обеспечить измерение высокой точности, отобразить и передать данные о однофазных(трехфазных) параметров.
Многоканальный измеритель параметров электроэнергии EM-DR оснащен портом RS485 протокол ModBus для передачи данных и дистанционного управления.
Встроенная флэш-память для записи данных у многоканального измерителя параметров электроэнергии EM-DR позволяет записывать и хранить данные.
Компактный дизайн многоканального измерителя параметров электроэнергии EM-DR и наличие DIN-рейки позволяют устанавить прибор практически на любую панель, корпус или внутренний шкаф
Основными функциями многоканального измерителя параметров электроэнергии EM-DR явлются:
- Измерение параметров напряжения, тока,частоты, коэффициента мощности, активной мощности, реактивной мощности, полной мощности, энергии и других в 1P2W, 1P3W, 3P3W, 1P4W несимметричной системы.
- Двухстрочный дисплей с 6 знаками способный одновременно показывать параметр и его значение.
- Выходное реле с задержкой пуска, гистерезисом, включением и выключением.
- RS485 в качестве стндартного интерфейса для удаленного управления релейными выходами.
- Стандартное крепление на DIN-рейку.
- Встроенная флэш-память 1МБ для регистрации данных
Основные характеристики элементов многоканальной системы учета параметров электроэнергии EM-DR:
| Общие технические характеристики многоканальной системы учета параметров электроэнергии EM-DR | |||||||||
| Входное напряжение | 50-500 V | ||||||||
| Источник питания | ADH: 85∼264 V AC, 100∼300 V DC. ADL: 20∼56 V DC | ||||||||
| Память | 1 МВ | ||||||||
| Адресса | 1-247 | ||||||||
| Связь | RS485 протокол Modbus RTU | ||||||||
| Технические характеристики многоканальной системы учета параметров электроэнергии EM-DR | ||||||||||
| Параметры | Точность | Дисплей | ||||||||
| Напряжение | 0.2% | 0∼9999 | ||||||||
| Ток | 0.2% | 0∼9999 | ||||||||
| Активная мощность | 0.3% | -32768∼32767 | ||||||||
| Активная энергия | 0.5% | 0∼999 999 | ||||||||
| Технические характеристики многоканальной системы учета параметров электроэнергии EM-DR | |||||||||
| Материал корпуса | пластик огнеупорный | ||||||||
| Установка | DIN-рейка | ||||||||
| вес | 185 г. | ||||||||
| ВхШхГ | 81х54х65.5 | ||||||||
- EM-DR-DataSheet-EN.pdf 816.7 КB
