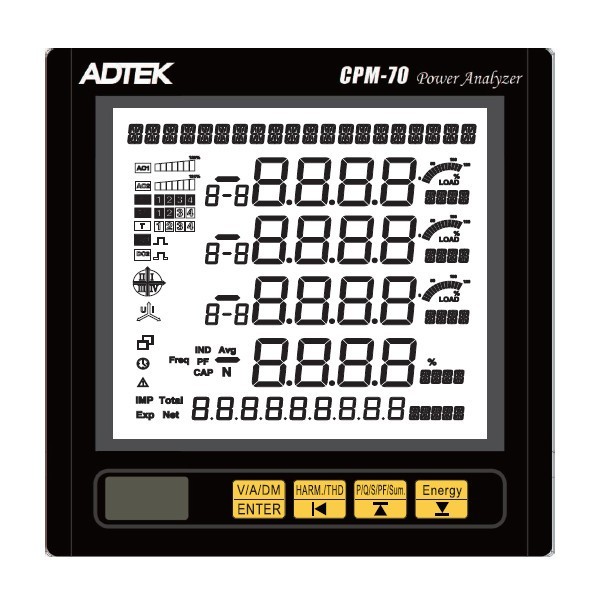

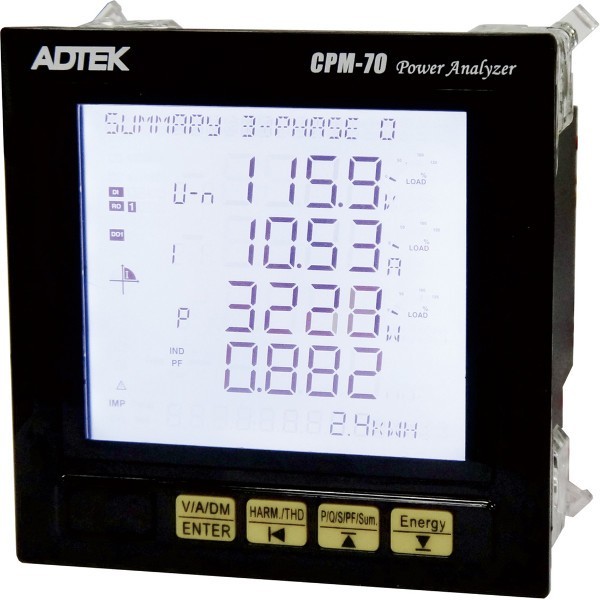

CPM-70 - Многофункциональный анализатор качества электроэнергии

Артикул: CPM-70

Многофункциональный анализатор мощности - СРМ-70 обеспечивающий высокую точность измерения однофазной и трехфазной электрической сети.

СРМ-70 позволяет измерять и отображать информацию на дисплее о  накопленной энергии и качестве электроэнергии.

Кроме этого, прибор  позволяет анализировать качество энергии, регистрирует поступающую информацию и передает ее через RS485.

Анализаторы мощности  серии СРМ-70 способны  вести двунаправленные измерения четырехквадрантным методом кВтч и кВАрч. Это позволяет получить полную информацию об использовании мощности и параметрах потребления тока.

Многофункциональный анализатор мощности СРМ-70  имеет встроенный в коммуникационный порт RS485 Modbus,  4 цифровых входа, 2 релейных выхода, также  2МБ флэш памяти для регистрации данных.

Анализатор мощности СРМ-70 позволяет мониторить, напряжение и  коэффициент нелинейных искажений, гармоники вплоть до 31.

СРМ-70 -  Многофункциональный анализатор мощности поддерживает стандарты FCC, CE, EMC и LVD .

Сферы применения измерителя мощности СРМ-70

  • Системы управления энергией;
  • Автоматизация производственных процессов;
  • Интеллектуальные панели питания;
  • Промышленная автоматизация;
  • Единые энергетические системы;
  • Текущий контроль электропитания;
  • Экологически безопасные и энергоэффективные здания.
Распечатать
Сравнение многофункциональных измерителей мощности CPM -71, CPM -72, CPM -73
Функции CPM -71 CPM -72 CPM -73
Напряжение V12 V23 V31 VLL_Avg / V1 V2 V3 VLN_Avg + + +
Электрический ток I1 I2 I3 IAvg IN + + +
Активная энергия 4 квадранта P1 P2 P3ΣP + + +
Реактивная мощность 4 квадранта Q1 Q2 Q3ΣQ + + +
Полная мощность S1 S2 S3 ΣS + + +
Коэффициент мощности PF1 PF2 PF3 PFAvg + + +
Частота Hz + + +
Активная энергия Wh Imp Wh Exp Wh Total Wh Net + + +
Реактивная энергия Varh Imp Varh Exp Varh Total Varh Net + + +
Полная энергия Vah + + +
Полный коэффициент гармоник по напряжению THDV1 THDV2 THDV3 THDV_Avg + + +
Полный коэффициент гармоник по току THDI1 THDI2 THDI3 THDI_Avg + + +
Индивидуальные гармоники  2~31   + +
Электропотребление Текущая нагрузка,  силовая нагрузка   + +
Макс. электропотребление запись Максимальное энергопотребление текущее и  силовое с указанием даты/времени   + +
Макс/мин измеренные значения Макс/мин измеренные значения с указанием даты/времени + + +
Внешний вход управления ECI1 ECI2 ECI3 ECI4 + + +
Цифоровой выход DO1 + + +
Релейные выходы RO1 RO2 + + +
Время использования 4 сезона, 8 настроек тарифов на каждый день. Установка настроек  либо на год , либо на 5 лет.     +
Вывод даты Год, месяц, день, час, минута, секунда + + +
Выполнение измерений операционный час , при нагрузке + + +



Измеряемые параметры
Параметр Точность Разрешение  Диапазон измерений
Напряжение 0.2% 0.1В 40.0~400.0Vac(VLN)
Ток 0.2% 0.001A 1%~120% CT номинальный ток
Ток нейтрали 1.0% 0.001A 1%~120% CT номинальный ток
Активная мощность 0.5% 1Вт -999999999~999999999W
Реактивная мощность 0.5% 1Вар -999999999~999999999Var
Полная мощность 0.5% 1ВА 0~999999999VA
Частота 0.1% 0.01Гц 45.00~65.00Hz
Активная энергия 0.5% 0.1кВтч 0~99999999.9kWh
Реактивная энергия 0.5% 0.1кварч 0~99999999.9kVarh
Полная энергия 0.5% 0.1кВтч 0~99999999.9kVAh
Суммарный коэффициент нелинейных искажений 1.0% 0.1% 0~100.0%
Отдельная гармоника 1.0% 0.1% 0~100.0%
Дисбаланс 0.5% 0.1% 0~300.0%
